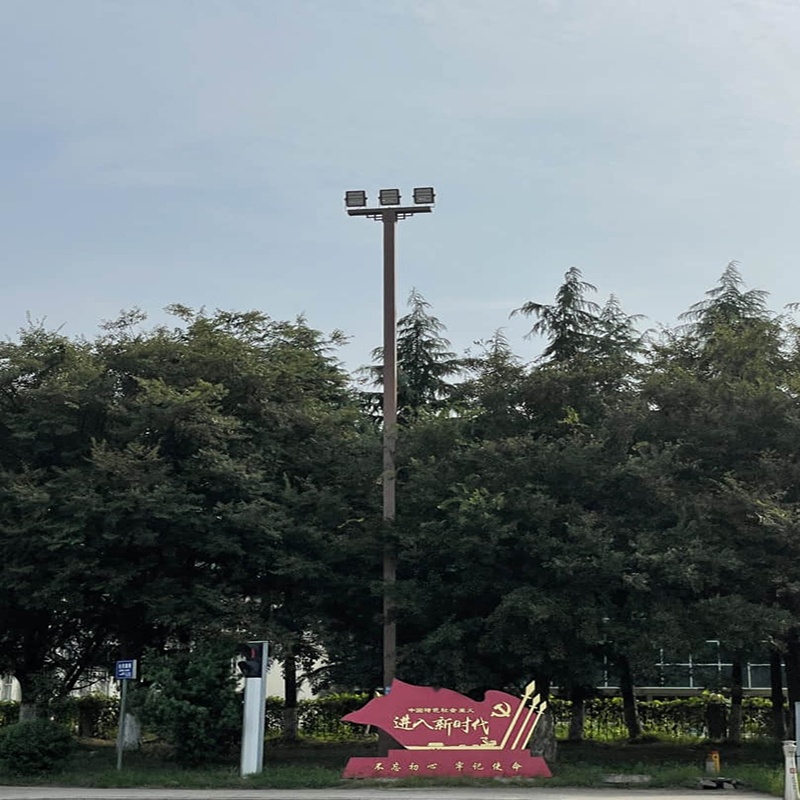

Customised Football Field Basketball Court Super Brightness Outdoor Anti Corrosion High Mast Lighting Pole

De hoogte is van 15m tot 40m of kan worden aangepast

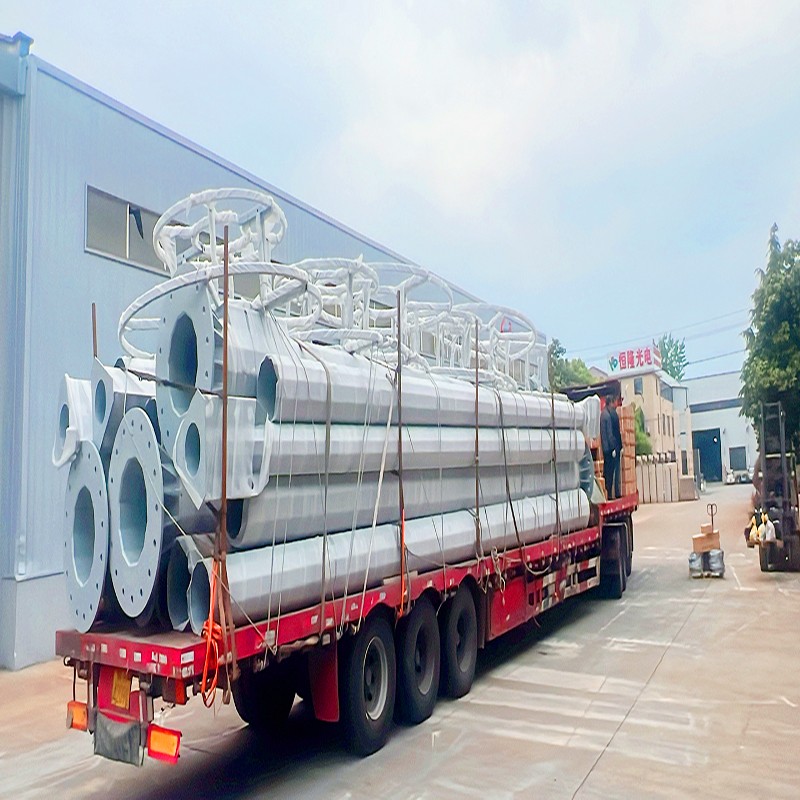

plug-in assemblages, die goedkopere verzendkosten bieden met gegarandeerde veiligheid

De paal kan scherp zijn Kegel, Vierkant, Achthoekig, Veelhoekig enz

Het lichtvermogen is van 100w tot 2000w

De paaldikte kan 2,5 mm tot 14 mm zijn

Het oppervlak is thermisch verzinkt, op maat gepoedercoat of door klanten gestandaardiseerd' vereiste

Delen naar :
Facebook
Twitteren
LinkedIn

Hoogpolige lampen zijn de belangrijkste producten van Jiangsu Senfa. Het jaarlijkse verkoopvolume van dergelijke lampen van algemene ondernemingen is ongeveer 60 sets, terwijl dat van Jiangsu Senfa ongeveer 1.000 sets is.

Jiangsu Senfa, met tal van prestaties en rijke ervaring, heeft niet alleen een conventionele hoogpolige lamp en een hoogpolige lamp met ladder, maar heeft ook een dubbele hoogpolige lamp ontwikkeld, een hoogpolige lamp speciaal voor luchthavens, explosie- proof hoogpolige lamp, en anti-val hoogpolige lamp.

Overzicht

Lifting high-pole lamps, usually 15--50m high, are widely used for lighting of large areas on wide roads, interchanges, squares, parking lots, car washes, ports, freight yards, train marshaling yards, and airport aprons.

Belangrijkste technische parameters:

  1. Totale installatiehoogte m
  2. Diameter lamphuis m
  3. Verlichtingsvermogen W
  4. Motorvermogen 1,5 KW
  5. Draagvermogen van staalkabel >5.000 Kg
  6. Hefsnelheid <0,2 m/s
  7. Totaal gewicht Kg

Structuur

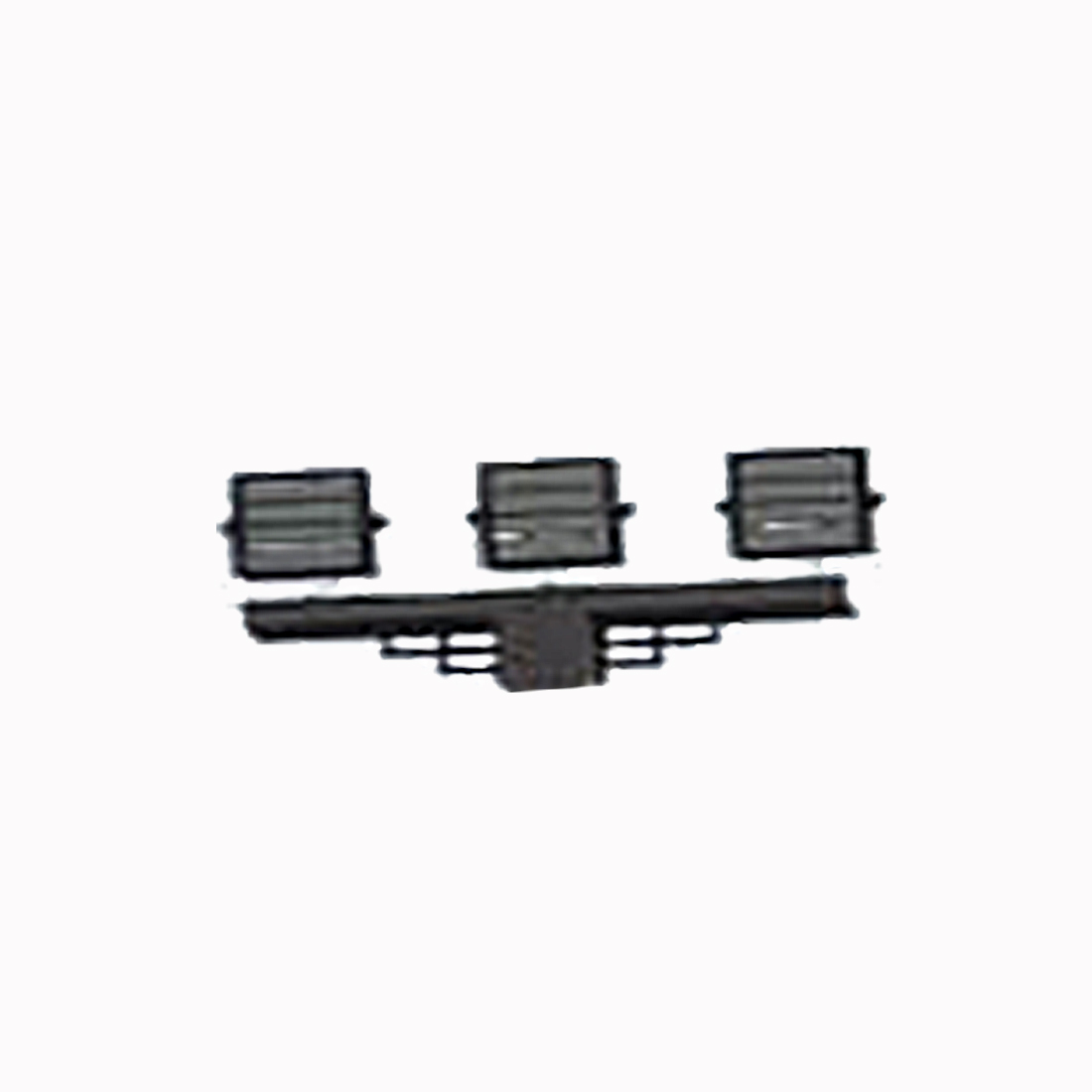

De opheffende hoogpolige lamp bestaat uit een lamphuis (geïnstalleerd met lamp), een lamppaal, een hef- en daalmechanisme en een elektrisch apparaat.

  1. Het lamphuis kan worden opgetild of neergelaten voor het gemak van onderhoud en reparatie. Het is gemaakt van hoogwaardige staalplaat en geïnstalleerd met lamp, lichtbron, ballast, trekker, haakmontage en terminals. De vorm van het lamphuis wordt bepaald volgens de eisen van de gebruiker.

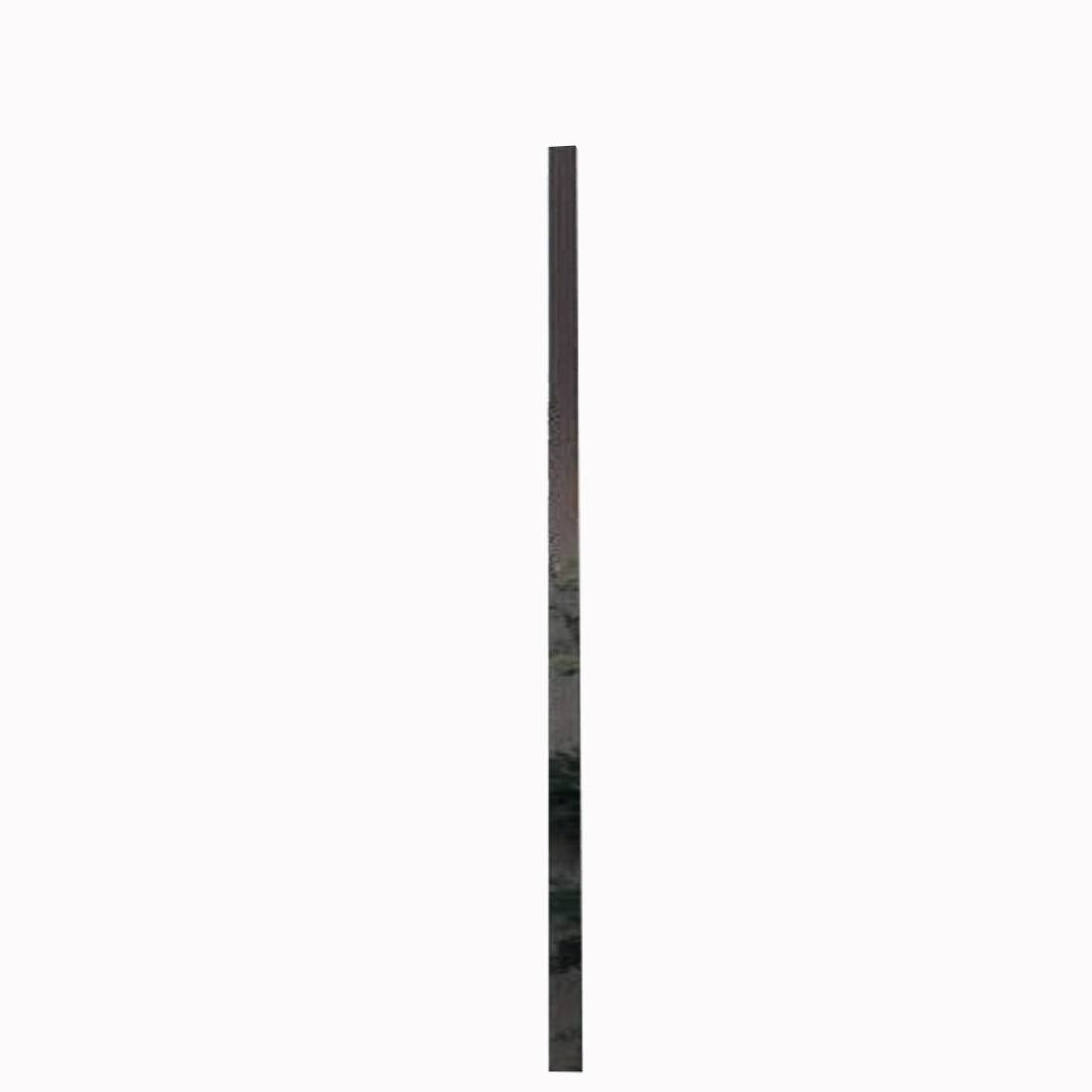

  2. The lamp pole is a shaped multi-edge tapered pole with the upper diagonal diameter being Ø280 and the taper of each section being 1:69. Generally, it has 3--4 sections, each of which is 7--10m in length. The steel rod is rolled and shaped with Q235 steel plate of Baosteel and welded through CO2 gas-shielded welding process into a tapered rod with uniformly varying diameter; then the rods are inserted together to form an entire lamp pole without transversal welding. After being hot-galvanized on the internal and external surfaces, the lamp pole goes through plastic spraying on the external surface.

Aan de onderkant van de paal bevindt zich een elektrische deur waarin het hef- en daalmechanisme en het elektrische apparaat zijn geïnstalleerd. De rand van de elektrische deur is gelast met een deurkozijn om de afname van de sterkte van het paallichaam na het openen van de deur te compenseren. De afdekking van de elektrische deur is voorzien van een waterdichte ring om het binnendringen van regen te voorkomen.

Aan de bovenkant van de paal is een katrolblok bevestigd en de eindschakelaar, het haakapparaat, de regenhoes en de bliksemafleider zijn geïntegreerd met de lantaarnpaal.

  1. Het hef- en daalmechanisme bestaat uit een ZD-motor, een koppeling, een hijsmechanisme, enz. Zodra de stroom is uitgevallen, kan het het lamphuis onmiddellijk in elke toestand stoppen, met het noodremapparaat om te voorkomen dat het lamphuis valt en de vergrendelingsfunctie voor kabelbreuk, waardoor de veiligheid wordt gegarandeerd. Het hijsmechanisme bestaat uit onderdelen als niet-roterende gegalvaniseerde staalkabel, haspel, wormreductiekast, tandwiel en hulpkabelkatrolblok, die tijdens het hardlopen veilig en betrouwbaar zijn en eenvoudig te bedienen.
  2. Kop: De kop, bevestigd aan de bovenkant van het paallichaam met bevestigingsbouten, is een dragend geleidingssamenstel dat bestaat uit meerdere stukken 120°-verdeeld plaatmateriaal, een katrolblok en een roestvrijstalen as. Het is met katrollen en staalkabels verbonden met het lamphuis en heeft een regenbestendige kap van glasvezelversterkte kunststof en een bliksemafleider met een beschermingshoek van 90°.
  1. Lamphuis: Het lamphuis bestaat uit twee halve ringen verbonden door flenzen. Er zijn drie 120°-gedistribueerde ophangpoten aan de omtrek van het lamphuis en de voorste uiteinden van de ophangpoten zijn voorzien van nylon geleiderollen en antibotsingsringen, die het lamphuis naar de juiste positie leiden wanneer het wordt opgetild of verlaagd. Aan de omtrek van het lamphuis kunnen een aantal lampmontageplaten worden gelast voor lampinstallatie.
  1. Haak- en vergrendelingssysteem: Het systeem bestaat uit twee delen: een deel is de haak- en vergrendelingskast, die aan de zijkant van de kop is bevestigd en is gemaakt van staal zonder onderhoud; het andere deel is het overhandigingsmechanisme bestaande uit een haakvoet, tweewegveren en scharnierpennen, dat op de hangende voet van het lamphuis is geïnstalleerd en met het lamphuis op de grond kan worden neergelaten voor het gemak van inspectie en onderhoud . Met het optillen of neerlaten van het lamphuis kan het haak- en vergrendelingssysteem het vasthaken en losmaken van het lamphuis soepel voltooien, en het hulpsignaalomzetmechanisme kan de actie en toestand van de haak duidelijk weergeven. Het hele lamphuis heeft drie 120° verdeelde haak- en vergrendelingssystemen.
  1. Hijssysteem: Het enkelvoudige hijssysteem met externe voeding bestaat uit een wormreductiekast, een haspel, een staalkabel, een tuigagekoppeling en een touwstopper. De wormreductiekast is volledig gesloten en de smering ervan is voldoende voor het verbruik gedurende de hele levensduur van de hoogpaal zonder onderhoud. Er is een vergrendeling geïnstalleerd op de ingaande aandrijfas voor veilige vergrendeling wanneer deze normaal niet werkt. De speciale rigging-koppeling wordt gebruikt om de hoofdkabel van de takel te verbinden met de drie hulpkabels waaraan het lamphuis hangt. De touwstopper kan ervoor zorgen dat de RVS staalkabel in de juiste positie loopt om wrijvingsschade te voorkomen. Er is een overbelastingsreductiemiddel aanwezig om ervoor te zorgen dat er geen botsing van bovenaf plaatsvindt. De hef- of daalsnelheid van het lamphuis is 3,5 m/min. In het geval van onderhoud aan het lamphuis hoeft de gebruiker alleen het kleine deurtje aan de onderkant van de paal te openen om op afstand de knop te bedienen om omhoog of omlaag te gaan. In geval van stroomuitval kan het handmatige apparaat worden gebruikt voor heffen en neerlaten, wat handig is voor onderhoud.
  1. Krachtaandrijving: de krachtaandrijving is een bidirectionele elektrische aandrijving met één snelheid, die kan worden verhoogd of verlaagd, met een laag gewicht en eenvoudige bediening. De aandrijving moet een overtorsiebeveiliging hebben om te voorkomen dat de staalkabel breekt als gevolg van de overmatige torsiekracht tijdens overbelasting en om de veiligheid van het hijsen te verbeteren.
  1. The power supply part is installed on the electrical board inside the door at the bottom of the pole, and it includes the power supply of lamp set, the power supply of motor, and control component. The power cable of lamp set (namely the main cable) is connected with the four-terminal connector bar on the electrical board. The main cable is connected for powering on the lamp and disconnected during lifting or lowering. The power source of the lamp can be divided into three groups, and clock control or light control can be selected through switches S1--S3. A control box is installed inside the pole.
  1. Controlesystemen:
  2. Het hefsysteem is uitgerust met het dubbele beveiligingscircuit van de eindschakelaar en het motorbesturingssysteem heeft de functies van elektrische lekkagebeveiliging en oververhittingsbeveiliging.
  3. The lamp control has two modes -- computer time control system and remote master control system:

(B1) De computertijdbesturing bereikt automatische besturing volgens het ingestelde programma;

(B2) De afstandsbediening kan handmatig afstandsbediening realiseren op een geselecteerde locatie volgens de werkelijke besturingsvereisten.

  1. Lamp:
  2. Het lichaam en de kap van de lamp zijn gemaakt van een gegoten aluminiumlegering, waarbij het oppervlak is behandeld door middel van elektrostatisch plastic spuiten. De structuur is licht en corrosiebestendig. De anti-corrosiegraad van de lampbehuizing is II, de beschermingsgraad is IP65 en de anti-elektrische schokklasse is klasse I, in overeenstemming met de bepalingen van de Luminaries -- Safety Requirements and Tests (GB7000.1--7000.6).
  1. De reflector is gemaakt van persvormig zeer zuiver aluminium en behandeld door middel van anodische oxidatie elektrochemisch polijsten. Het heeft de kenmerken van stabiele optische prestaties en hoge reflectiviteit.
  1. De lampenkap is gemaakt van gebogen, zeer sterk gehard glas, met een hoge temperatuurbestendigheid boven 200 ℃, hoge lichtdoorlatendheid en slagvastheid.
  2. De reflector, de lampenkap van gehard glas en de lamphouder zijn aan elkaar gelijmd met afdichtlijm om een interne lampvervangende structuur te vormen, die een goede afdichting heeft. De afdichtring is bestand tegen hoge temperaturen boven 250 ℃ en de afdichtingsgraad bereikt IP66.IV.Overige technische instructies:
  1. Het lamphuis kan op de grond worden neergelaten zodat onderhoud en reparatie op de grond kan worden gedaan.
  2. Er wordt gebruik gemaakt van een speciale volledig gesloten wormreductiekast, die gedurende de gehele levensduur geen toevoeging van smeerolie en geen onderhoud behoeft. Er is een vergrendeling geïnstalleerd op de ingaande aandrijfas van de worm voor de vergrendeling wanneer deze niet normaal werkt.
  3. Het unieke aanhaak- en vergrendelingssysteem heeft een nieuw ontwerp, soepel inhaken en onthaken, veilig en betrouwbaar. Aan het haak- en vergrendelingssysteem is een signaalomzetmechanisme bevestigd om de actie en de toestand van de haak duidelijk weer te geven, wat handig is voor de bediening van het personeel en de veiligheid van het gebruik verbetert.
  4. Door gebruik te maken van afstandsbediening (eventueel te koppelen aan een manueel hefsysteem) kan personeel in een veilige omgeving werken en is de veiligheid gewaarborgd.
  5. De paal heeft verankeringspalen op de binnenmuur en is voorzien van veiligheidskettingen, die worden gebruikt voor dubbele beveiliging wanneer het lamphuis in ingehaakte toestand is.

    V.Overige opmerkingen:

De bovenstaande instructies zijn voor het algemene model. Het specifieke product is vervaardigd volgens de eisen van de klant of het contract tussen beide partijen, dus er kunnen kleine verschillen zijn met deze handleiding.

        VI.Prijsbeschrijving:

Aangezien hoogpolige lampen niet-standaardproducten zijn die kunnen worden aangepast met verschillende hoogtes, vermogens, enz. volgens de eisen van de gebruiker, heeft geen enkele fabriek een vaste prijslijst.

Kies eerst de stijl en vertel ons uw eenvoudige vereisten, of vertel ons uw gebruiksomgeving; dan zullen we relevante stijl en parameters voor u aanbevelen en u een offerte aanbieden.

Voor specifiek prijsoverleg kunt u contact met ons opnemen.

Voer hier uw e-mailadres in, we kunnen u zo snel mogelijk citeren!
Maak een lijst van uw vereisten (afmetingen, gewicht, bestemmingshaven enz.), zodat we u kunnen helpen en u de beste prijs kunnen geven.
